1860型電纜全自動打卷包膜機
發布時間：2024-08-16 11:51:01 人氣：1749

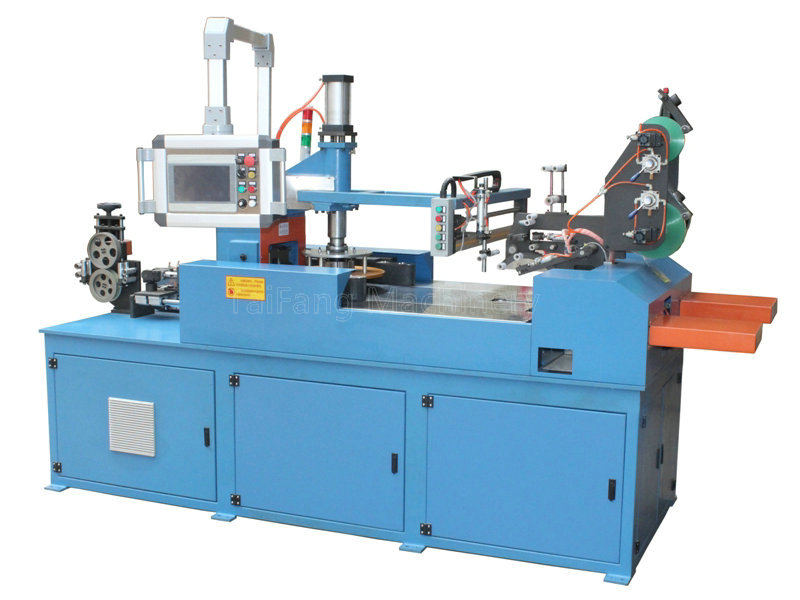

SF-1860型自動打卷包膜機
設備配置及技術規范
設備介紹
1．項目簡介：產品進自動成卷，再進入包膜部分貼標+完成包裝、無動力輸送線，實現包裝工序的無人化作業。
2．包裝產品： Φ7-φ15mm 電源線（BVR10-35mm2）
3．產量：搖盤頭轉速500RPM Max (當生產線100m/卷，臥式儲線架儲線量不小于200米時，本機產量MAX160m/min）。
二、機器用途
1．項目簡介：產品進自動成卷，再進入包膜部分貼標+完成包裝、無動力輸送線，實現包裝工序的無人化作業。
2．包裝產品： 電線
3．產量：搖盤頭轉速500RPM Max (當生產線100m/卷，臥式儲線架儲線量不小于200米時，本機產量MAX160m/min）。
三、組成部分
| 機器型號 | SF-1860型 |
| 計米部分 | 400W伺服電機 |
| 給線部分 | 導管喂線，三組氣動連貫動作，氣動式夾緊及送線 |
| 門式切刀 | 雙切刀,油壓缸自動切線 |
| 搖盤頭 | 雙氣缸氣壓上下、收方自動開合 |
| 排線系統 | 400W伺服電機 |
| 收卷系統 | 10HP*6P AC 馬達 |
| 抱臂傳送 | 400W伺服電機 |
| C型環 | 1HP*4P AC馬達 |
| 標簽機構 | 采用整疊標簽排放式 |
| 電氣回路控制 | 微電腦可程控器﹙PLC﹚ |
| 操作面板 | 觸控屏幕、速度調整鈕、緊急開關 |
| 整機低壓電氣 | 施耐德或高于其品質的替代產品 |
